Штекера



Наша продукция может быть укомплектована большим ассортиментом штекеров, разъемов, контактов, кнопок, которые Вы также можете приобрести у нас отдельно.

Штекер или разъём – это устройство, соединяющее электрические проводники путем механической коммутации. Разъем предназначен для подключения питания и различных управляющих сигналов к внутренним устройствам. Число контактов зависит от типа и назначения штекера и может изменяться от нескольких сотен до одного.

Штекера

Штекера

Устройство штекера включает в себя корпус, контактную группу и кабельный ввод.

Корпуса штекеров делятся на разборные и не разборные. Изготавливают их из самых различных материалов: резины, пластика, металла и керамики. В случае если разъем изготовлен из металла корпус непременно содержит изолятор из керамики или пластика.

Контактная группа состоит из стержня прямоугольного или круглого сечения (контактный штырь) и достаточно упругих контактных пластин. Профессионалы штырь называют «папа», а систему контактных пластин — «мама».

Изгибаясь при подключении разъема, пластины обеспечивают тем самым постоянное электрическое соединение. Изготавливается контактная группа из алюминия или меди, т.е из металла обладающего высокой проводимостью, а для улучшения проводимости еще и покрывается такими драгоценными металлами, как золото, серебро, платина.

Чтобы кабель оказался внутри разъема необходим кабельный ввод. Устройство кабельного ввода включает в себя специальный амортизатор кабеля, предохраняющий кабель от чрезмерного изгибания, удерживающее устройство, позволяющее специальным зажимом удерживать кабель в разъеме и само отверстие в корпусе штекера.  Кабельный ввод обеспечивает дополнительную герметизацию отверстия и предохраняет тем самым разъем от воздействия влаги и пыли.

Помимо описанных выше элементов большая часть разъёмов для предупреждения ошибочных соединений содержит так называемые «ключи». Ключом могут выступать разнообразные выемки и выступы, позволяющие воткнуть вилку в гнездо единственно верным способом.

Штекеры классифицируются в зависимости от их назначения:

  • 1. по силе тока различают  сильноточные и слаботочные разъемы,
  • 2. по применению штекеры делят на питающие, сигнальные, видео, аудио, компьютерные и пр.,
  • 3. по частоте проходящего через разъем тока выделяют штекеры для постоянного тока, высокочастотные и низкочастотные,
  • 4.  по способу крепления  (на шасси, на панель, на провод),
  • 5. по мере и способу защиты от воздействия внешней среды,
  • 6. по способу подсоединения провода к контакту (обжим, винтовой клеммой, пайка).

Кроме того в современной технике сигналы принимаются и передаются как в цифровом, так и в аналоговом виде. В последнее время стали появляться специальные шины для передачи информации в цифровом виде, а это привело к появлению новых штекеров.

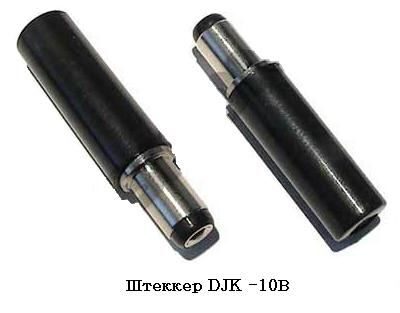

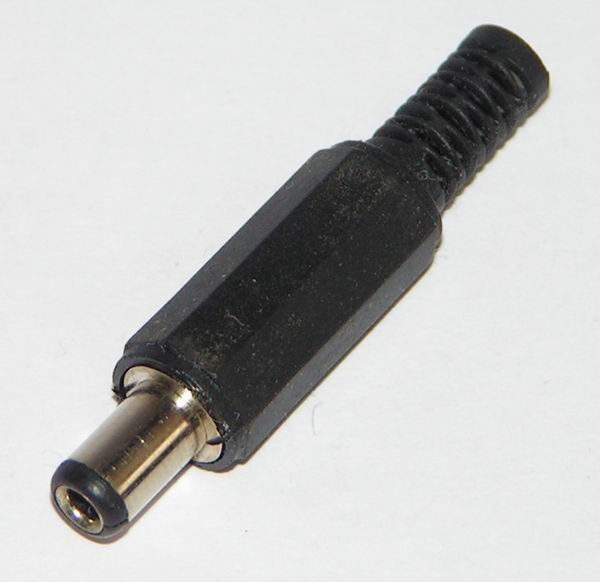

Посредством штекера к прибору подключается блок питания. По статистике, рядовой пользователь производит отключение и подключение  блока питания в день 3-4 раза, поэтому разъем питания используется очень часто. Неисправности разъема питания могут возникать при падении или сильных ударах, при неаккуратном отключении или подключении блока питания и при сильном перегибе провода.
