ООО Сандер Электроникс предлагает Вашему вниманию сертифицированные БЛОКИ ПИТАНИЯ собственного производства. Мы производим стабилизированные блоки питания - БПС, нестабилизированные блоки питания - БПН, и блоки питания переменного напряжения - БП. Благодаря собственному полному замкнутому циклу производства в Москве мы имеем оперативность, независимость, низкую себестоимость, близость к заказчику и гибкость.

Наше предприятие может изготовить блоки питания по параметрам заказчика (в пределах выходной мощности).

*************************************************************************************************************************************************

Если Вы не нашли на нашем сайте необходимого Вам варианта, то Вы можете прислать ТЗ по эл. почте.

Для заказа блоков питания и др. продукции необходимо отправить заявку в на эл. почту: Sander_2000@mail.ru или info@sanderelectronics.ru
В заявке нужно указать параметры блока питания ?Вольт ?Ампер, стабилизированные, нестабилизированные или переменного тока,
внутренний и внешний размеры штекера (например 5.5х2.5) и полярность (в центре + или -), количество
и др. информацию (если нужна нестандартная длина шнура, термопредохранитель и др.).
При заказе блоков питания переменного тока полярность указывать не нужно.

*********************************************************************************************************************************************************************

     БЛОКИ  ПИТАНИЯ

Стабилизированные источники питания БПС ПРАЙС-ЛИСТ
Нестабилизированные источники питания БПН ПРАЙС-ЛИСТ
Адаптеры переменного напряжения БП ПРАЙС-ЛИСТ
Импульсные источники питания БПИ ПРАЙС-ЛИСТ
Корпуса для блоков питания ПРАЙС-ЛИСТ
Штеккера для блоков питания по запросу

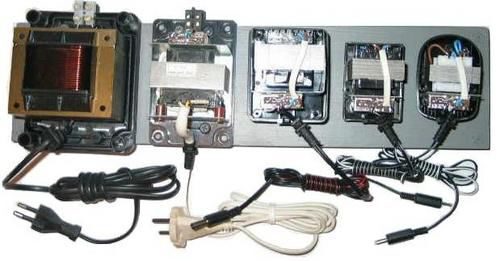

Наши блоки питания изготовлены на основе трансформаторов серий ТП, ТПС собственного производства и фирменного корпуса Sander под евророзетку, а также с любыми параметрами и комплектующими на заказ, в различных розеточных, напольных и настенных корпусах мощностью до 200 Вт.



Наша фирма также производит блоки питания с дополнительными устройствами для телевизионного, антенного и др. оборудования. На фотографии ниже приведен БПН1 18 В 0,3 А с инжектором. Соединение блока питания и инжектора герметизируется.

С ценами на блоки питания вы можете ознакомиться на странице:  Прайс-лист

Цифра после каждого обозначения БПС, БПН, БП обозначает номер корпуса, в котором производится данный блок питания. С внешним видом корпусов Вы можете ознакомиться на странице:

 Внешний вид блоков питания и габаритные размеры

Изготавливаемые нами блоки питания могут быть укомплектованы различными штеккерами и разъемами. В прайс-листе указана стоимость блоков питания в комплектации стандартными штеккерами (см. графу "Тип раъема"). По желанию заказчика мы можем изготовить блоки питания в металлических корпусах. Стоимость изготовления таких блоков будет рассчитываться индивидуально по каждому заказу, в зависимости от мощности блоков питания, толщины материала, габаритных размеров и сложности изготовления корпуса.



Дополнительно к предлагаемому ассортименту блоков питания мы предлагаем ознакомиться со следующей информацией

: Штеккера, Металлические корпуса

Заказы на поставку блоков питания принимаются по телефонам в Москве: +7 (495) 971-28-03, просим присылать заявки по блокам питания и др. продукции на электронную почту: info@sanderelectronics.ru, Sander_2000@mail.ru, Sander_energo@mail.ru. Пожалуйста, при возможности, указывайте в заявках тип напряжения - стабилизированный, нестабилизированный или переменный, тип разъема, полярность и др. необходимые Вам характеристики.

Вторичный источник электропитания — это устройство, предназначенное для обеспечения питания электроприбора электрической энергией, при соответствии требованиям её параметров: напряжения, тока, и т. д. путём преобразования энергии других источников питания. Согласно ГОСТ Р 52907-2008 слово «вторичный» опускается. Источник электропитания может быть интегрированным в общую схему и выполненным в виде модуля (блока питания, стойки электропитания и т. д.), или даже расположенным в отдельном помещении.

Задачи вторичного источника питания

Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.

Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.

Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины для питания различных цепей.

Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и т. д. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.

Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.

Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.

Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.

Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).

Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

Чаще всего перед вторичными источниками питания стоит задача преобразования электроэнергии из сети переменного тока промышленной частоты (напр., в России — 220 В 50 Гц, в США — 120 В 60 Гц).

Две наиболее типичных конструкции — это трансформаторные и импульсные источники питания.

Классическим блоком питания является трансформаторный БП. В общем случае он состоит из понижающего трансформатора или автотрансформатора, у которого первичная обмотка рассчитана на сетевое напряжение. Затем устанавливается выпрямитель, преобразующий переменное напряжение в постоянное (пульсирующее однонаправленное). В большинстве случаев выпрямитель состоит из одного диода (однополупериодный выпрямитель) или четырёх диодов, образующих диодный мост (двухполупериодный выпрямитель). Иногда используются и другие схемы, например, в выпрямителях с удвоением напряжения. После выпрямителя устанавливается фильтр, сглаживающий колебания (пульсации). Обычно он представляет собой просто конденсатор большой ёмкости.

Также в схеме могут быть установлены фильтры высокочастотных помех, всплесков (варисторы), защиты от КЗ, стабилизаторы напряжения и тока.

Габариты трансформатора

Существует формула, несложно выводимая из базовых законов электротехники (и даже уравнений Максвелла):

(1 / n) ~ f × S × B

где n — число витков на 1 вольт (в левой части формулы стоит ЭДС одного витка, которая есть по уравнению Максвелла производная от магнитного потока, поток есть нечто в виде sin (f × t)), f — частота переменного напряжения, S — площадь сечения магнитопровода, B — индукция магнитного поля в нем. Формула описывает амплитуду B, а не мгновенное значение.

Величина B на практике ограничена сверху возникновением гистерезиса в сердечнике, что приводит к потерям на перемагничивание и перегреву трансформатора.

Если принять, что f есть частота сети (50 Гц), то единственные два параметра, доступные для выбора при разработке трансформатора, есть S и n. На практике принята эвристика n = (от 55 до 70) / S в см².

Увеличение S означает повышение габаритов и веса трансформатора. Если же идти по пути снижения S, то это означает повышение n, что в трансформаторе небольшого размера означает снижение сечения провода (иначе обмотка не поместится на данном сердечнике).

Увеличение n и снижение сечения означает сильное увеличение активного сопротивления обмотки. В маломощных трансформаторах, где ток через обмотку невелик, этим можно пренебречь, но с повышением мощности ток через обмотку растет и, при высоком сопротивлении обмотки, рассеивает на ней значительную тепловую мощность, что недопустимо.

Перечисленные выше соображения приводят к тому, что на частоте 50 Гц трансформатор большой (от десятков ватт) мощности может быть успешно реализован только как устройство большого габарита и веса (по пути повышения S и сечения провода со снижением n).

Потому в современных БП идут по другому пути, а именно по пути повышения f, то есть переходу на импульсные блоки питания. Таковые блоки питания в разы легче (причем основная часть веса приходится на экранирующую клетку) и значительно меньше габаритами, чем классические. Кроме того, они не требовательны к входному напряжению и частоте.

Достоинства трансформаторных БП.

·         Простота конструкции.

·         Надёжность.

·         Доступность элементной базы.

·         Отсутствие создаваемых радиопомех (в отличие от импульсных, создающих помехи за счет гармонических составляющих).
